自社開発の製品詳細

チューブ洗浄乾燥器サイクルジェット ASK-6000MD

全自動制御による
蛇管・チューブの
洗浄・乾燥システム

洗浄槽・乾燥槽が単独で稼動できるので、非常に簡単で効率的。呼吸器関連・チューブ・蛇管・麻酔バッグなどの洗浄はもちろん、小物も専用バスケットに入れ浸漬洗浄できます。

自動制御による洗浄・乾燥が可能な医療用チューブ洗浄・乾燥器です。

サイクルジェット ASK-6000MD
波 背景

時間と労力のかかる作業は器械に!



こんなものが洗浄・乾燥できます。

呼吸器関連小物、チューブ、蛇管、麻酔バッグの小物など、小さく、細かい洗浄しにくい製品の洗浄・乾燥が可能です。

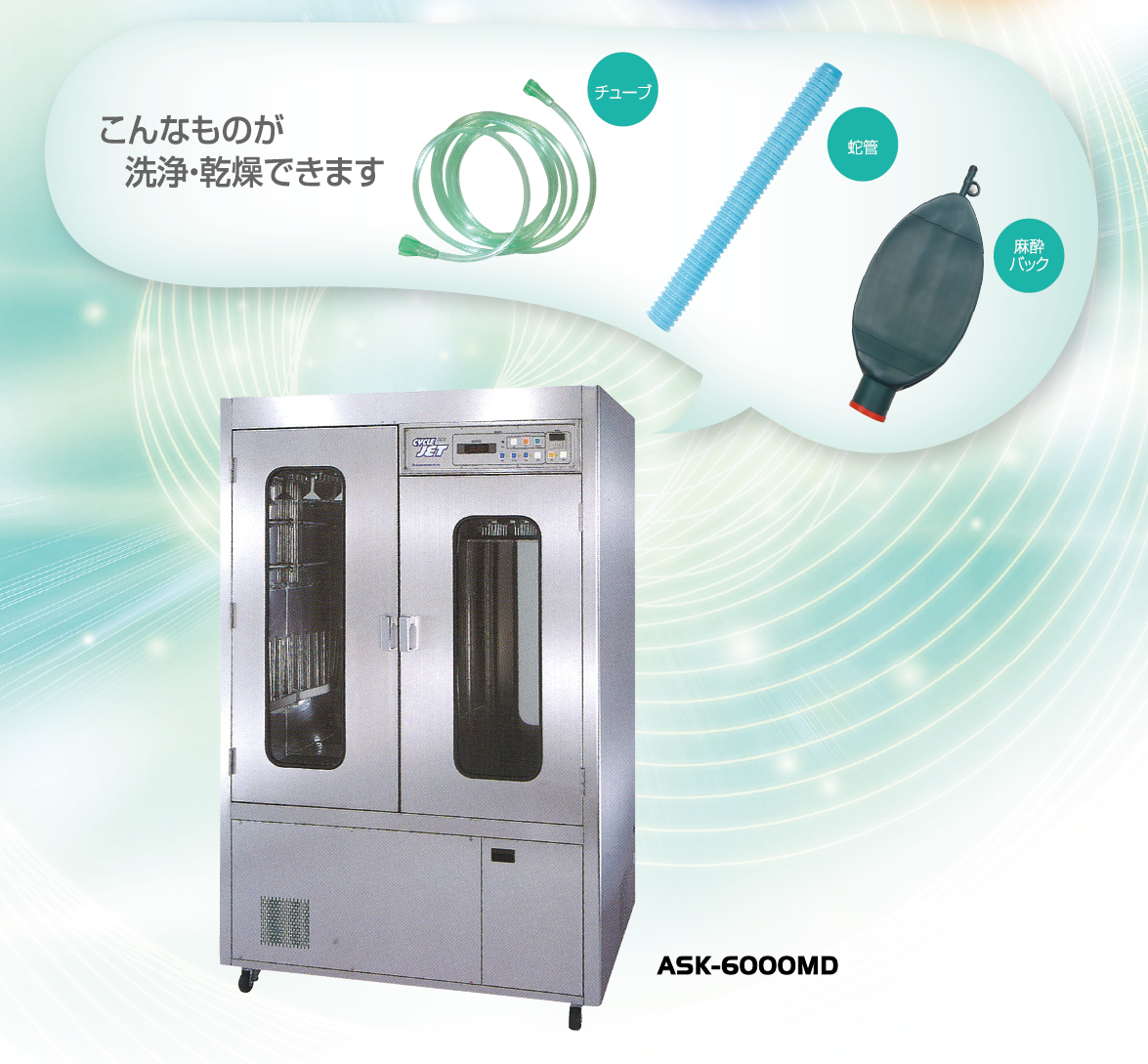

CYCLEJET ASK 6000MD 本体







      1日にたくさんの量をこなすなら頼りになる       『サイクルジェット』

CYCLE JET ASK-6000MDは2槽タイプ

洗浄槽・乾燥槽が単独で稼動できるので、非常に簡単で効率的。

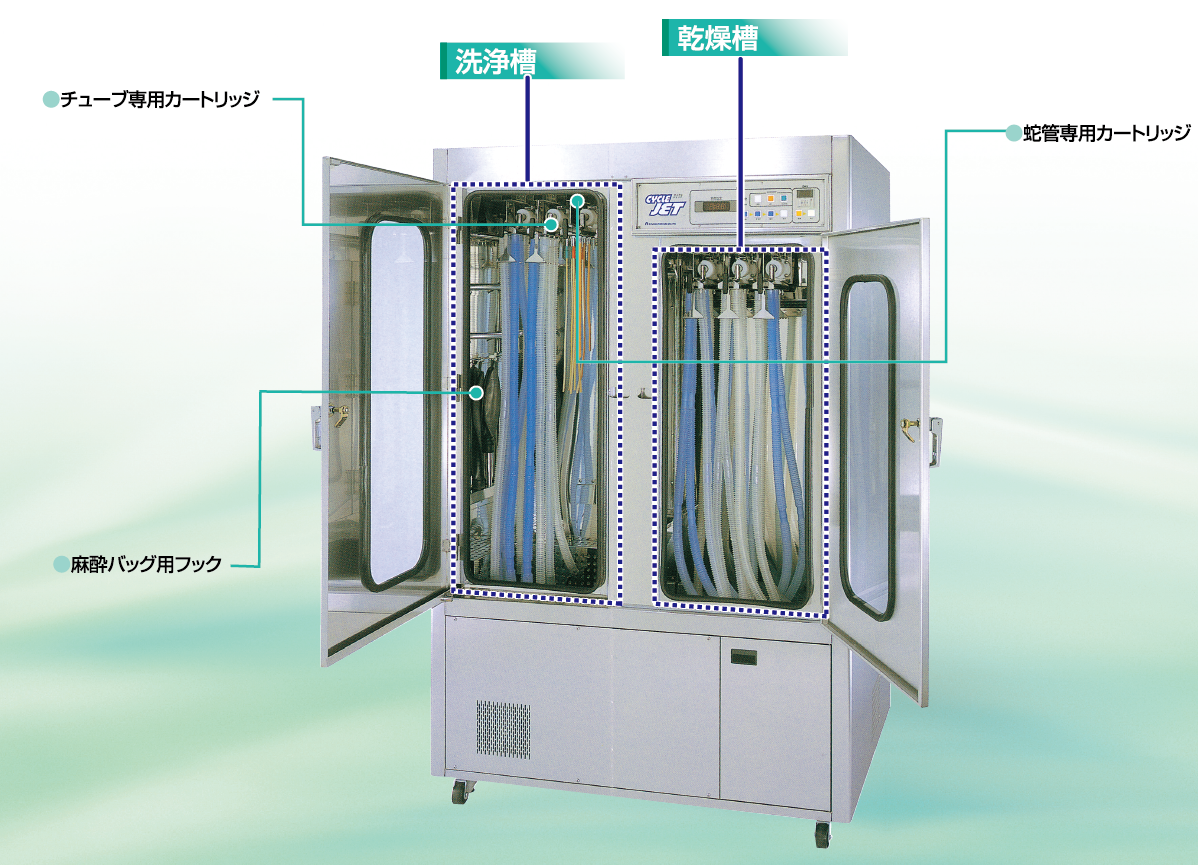

CYCLEJET ASK 6000MD 本体 説明あり



洗浄槽

対象物を専用カートリッジにつるし、ノズルから勢いよく噴き出す洗浄水により、従来まで洗いにくかった内筒を洗浄できます。外筒は側面18ヶ所の広角ノズルから洗浄します。





麻酔バッグ用フック

麻酔バッグはフックに引っかけ、ノズルに差し込めば、5本洗浄可能です。



CYCLEJET 変更 麻酔バッグ用フック







小物洗浄槽

エアウェイ、バイドブロック、マスク等は、ステンレスバスケットに収納し、専用浸漬槽に入れます。



浸漬用バスケット

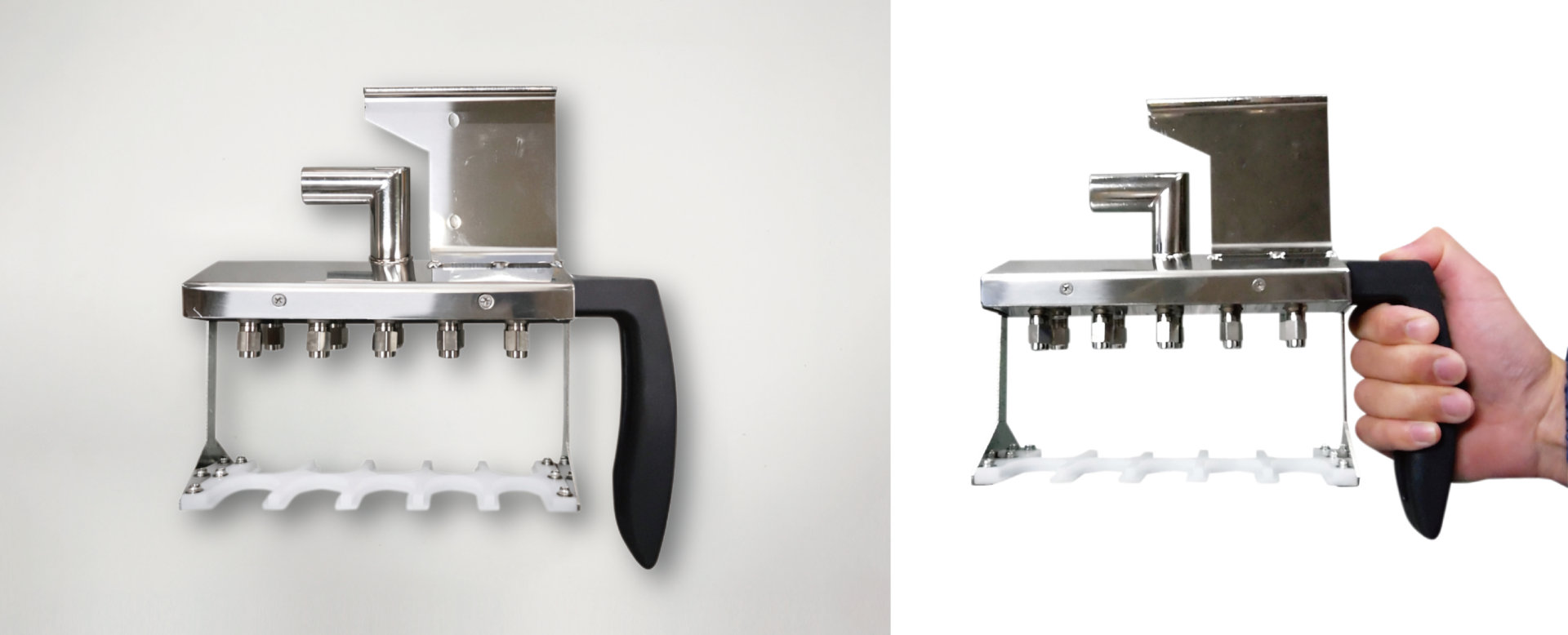

蛇管専用カートリッジ

作業台等で蛇管装着が可能なカートリッジ式。カートリッジ式なので作業台等で対象物の準備ができ、洗浄器にもラクラク設置。
※乾燥槽も同様です。

※小児用サイズの特注可



※1カートリッジに10本装着可能。チューブのみ器械へ最大30本設置可能。



カートリッジ_蛇管用





カートリッジ式なので作業台等で対象物の準備ができ、洗浄器にもラクラク設置。



CYCLEJET 蛇管専用カートリッジ

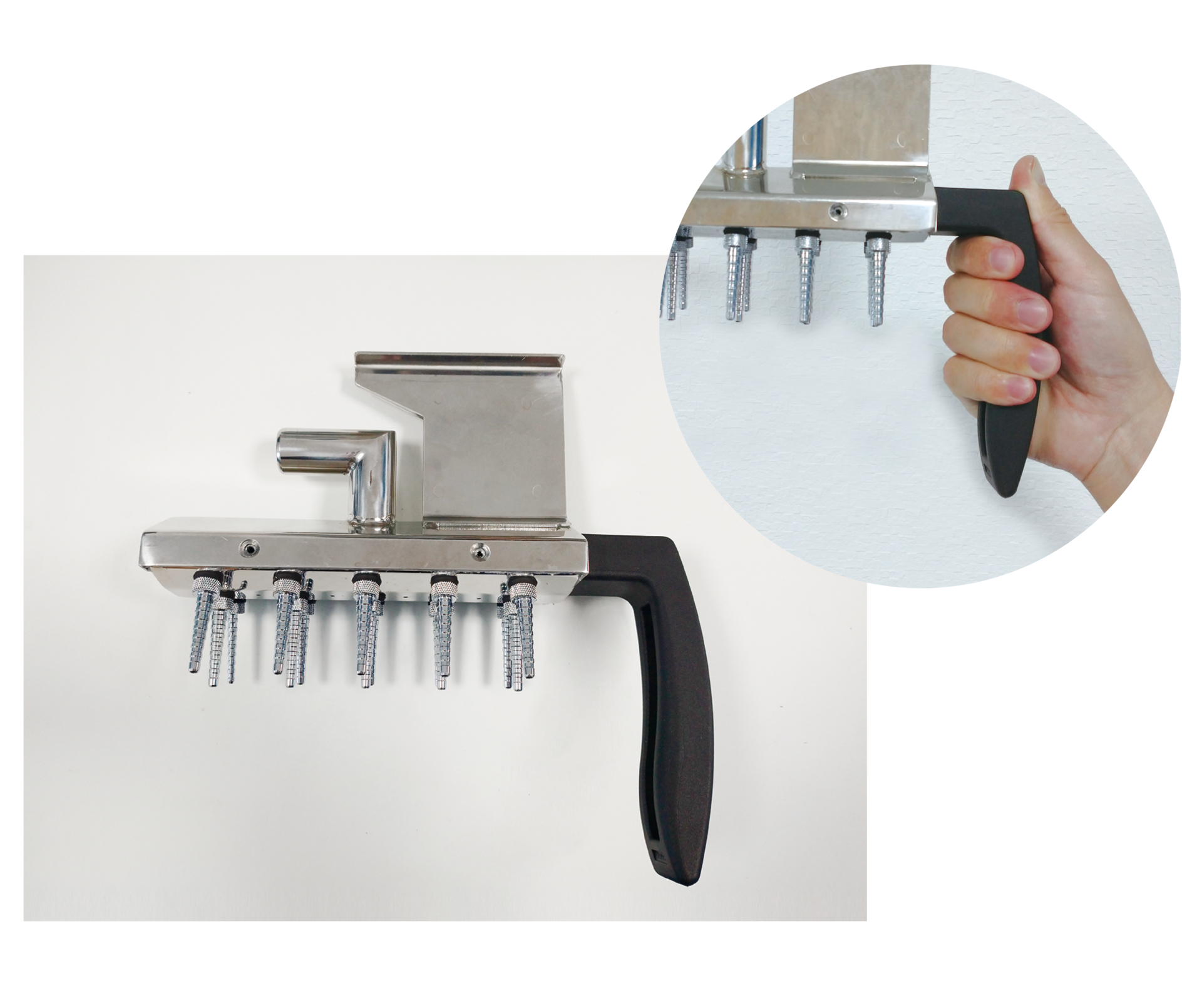

チューブ専用カートリッジ

作業台等でチューブの装着が可能なカートリッジ式。
※乾燥槽も同様です。



※1カートリッジに15本装着可能。チューブのみ器械へ最大45本設置可能。



カートリッジ_チューブ用



ノズル側面に穴と溝があり、差し込んだ部分も洗浄可能。



CYCLEJET チューブ専用カートリッジ







乾燥槽

バッグ、チューブ、蛇管等の内筒・外筒を専用カートリッジから噴き出す風により乾燥します。









1人で簡単にできます。濡れた蛇管の移動!

折りたたみ式中扉

・洗浄工程終了後、洗浄槽から乾燥槽へ、洗浄物を移動するときは中扉を利用すれば、床を濡らす事なく移動ができます。
・折りたたみ式中扉は、閉めた後にロックする構造になっており、洗浄水や乾燥エアーがもれることはありません。





CYCLEJET 折りたたみ式中扉

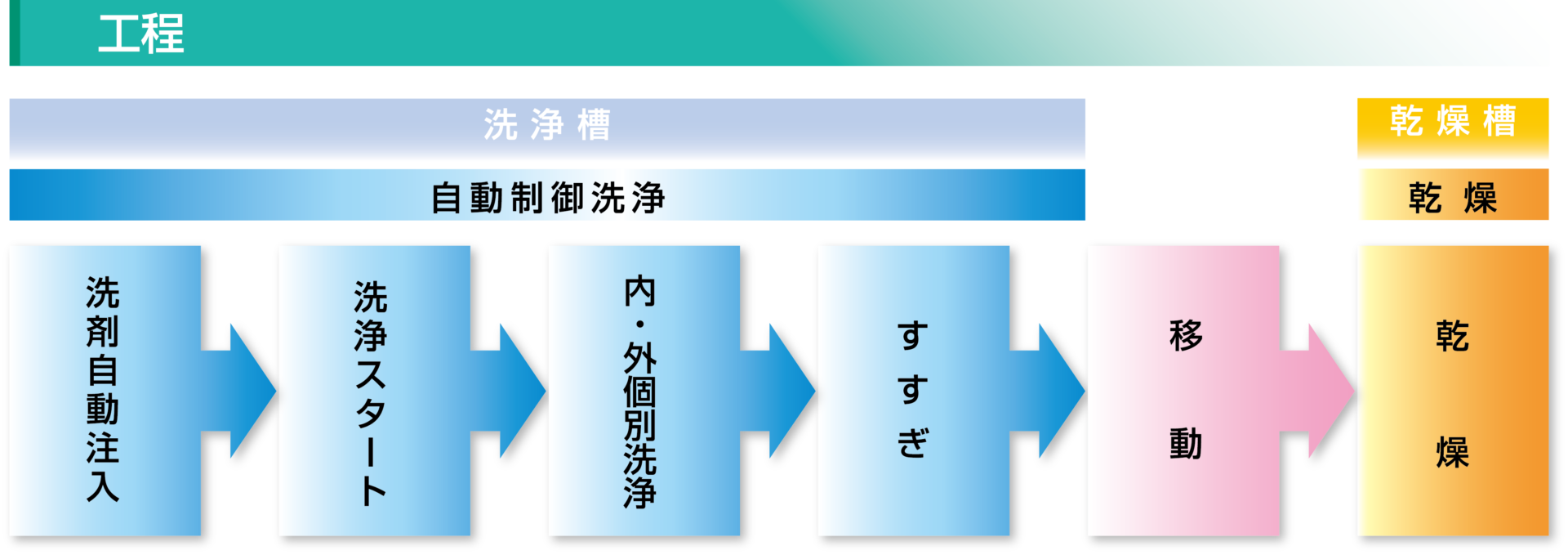

工程

CYCLEJET ASK 6000MD 工程









形状・寸法図

CYCLEJET ASK 6000MD 形状寸法図



本体付属品・消耗品・オプション

消耗品はメールやお問い合わせフォームからも受け付けております。
お気軽にご注文ください。
オプションにつきましては、ご相談くださいませ。

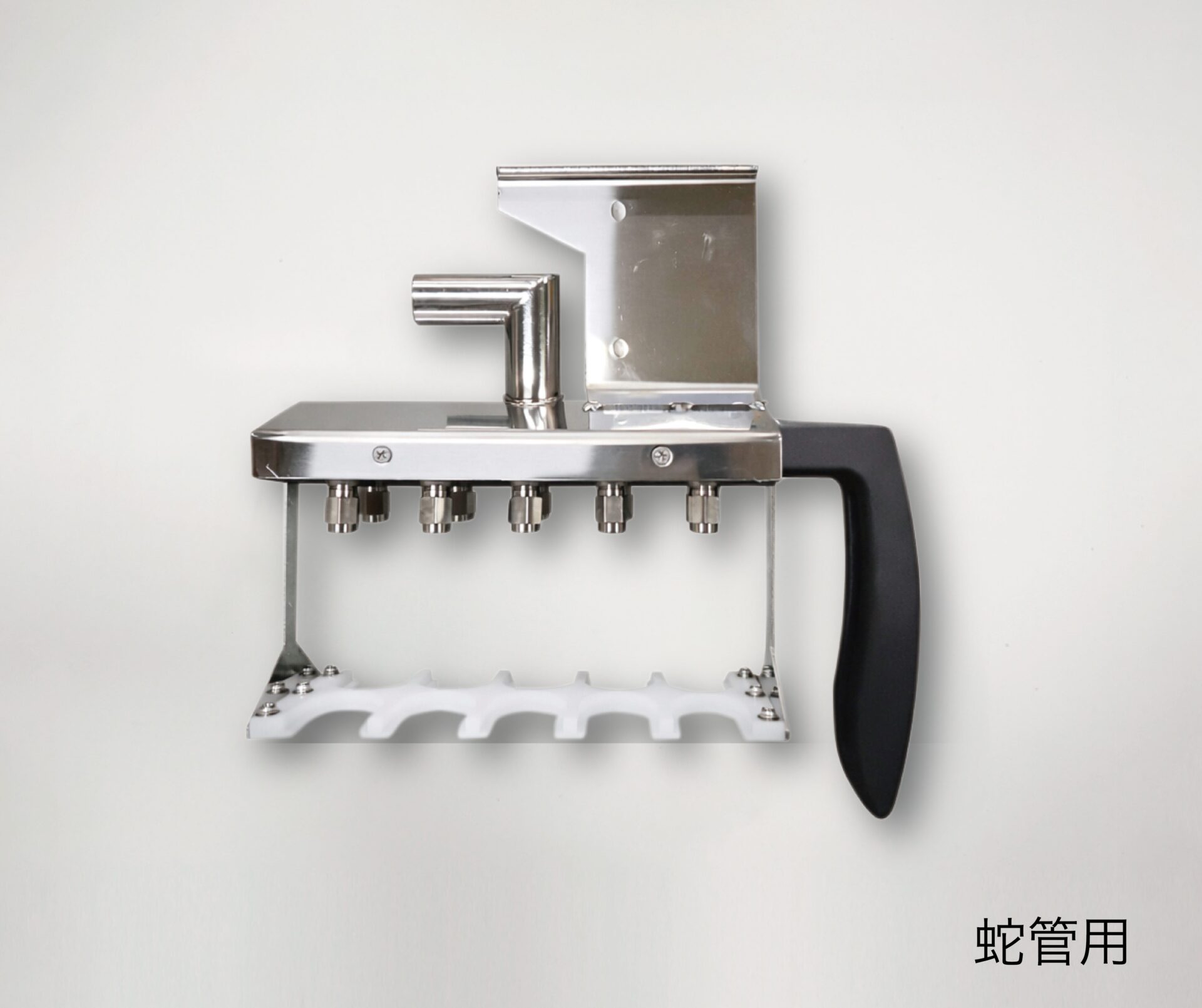

カートリッジ(蛇管用)

カートリッジ(蛇管用)

【本体付属品】
簡単に脱着できます。

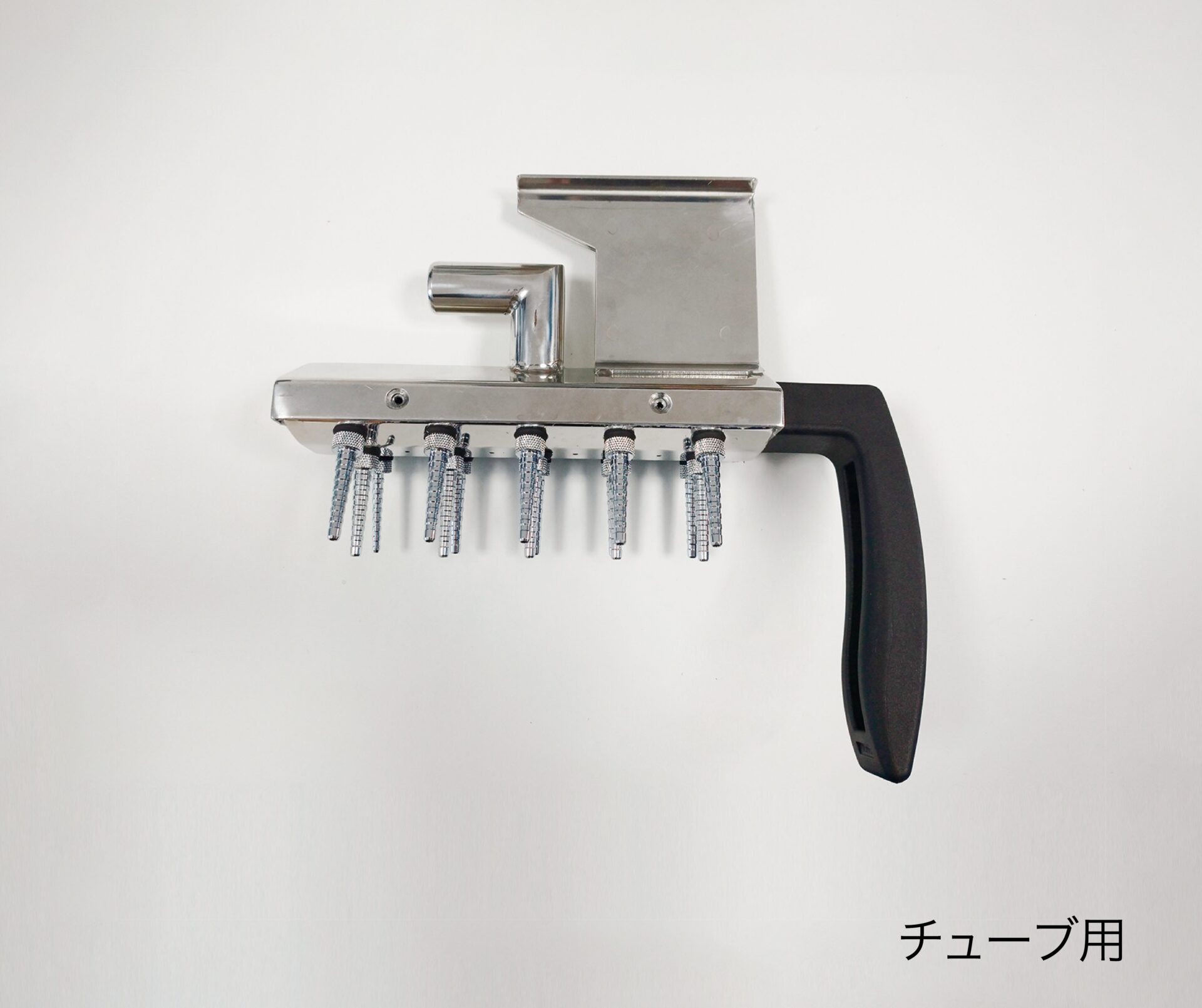

カートリッジ(チューブ用)

カートリッジ(チューブ用)

【本体付属品】
簡単に脱着できます。

チューブ用ノズル

チューブ用ノズル

【本体付属品】
最大10㎜、最小2mmに対応しています。

浸漬用バスケット

浸漬用バスケット

【本体付属品】

サイクルジェット ASK-6000MD 仕様

本体外寸法
1,200W×750Ⅾ×1,850H mm
材質
ALLステンレスSUS304 ヘアーライン仕上げ
運転制御
自動専用型マイクロコンピュータ
電源
三相200V 50/60Hz
発熱量
4,147kcal
放熱量
1,470kcal
電気容量
20A
消費電力
4.8kw
配管径
給水15A・給湯15A・排水50A
本体重量
110Kg
◎洗浄庫
庫内有効寸法
540W × 400Ⅾ × 1,200H ㎜
浸漬槽
30L槽
ポンプ
MAX200L/min
セット
蛇管・チューブセット  脱着式3か所
◎乾燥庫
庫内有効寸法
540W × 400Ⅾ × 1,200H ㎜
乾燥方式
温風乾燥方式
セット
蛇管・チューブセット  脱着3か所
番号
製造販売届出番号 27B2X00210000014

※仕様は予告なく変更することがあります。
