自社開発の製品詳細

熱水式チューブ洗浄乾燥器サイクルクエスト ASK-6500ST

全自動で手間いらず!

医療現場での院内感染防止対策が急務になる中、従来のノズル噴射による洗浄に加え、感染防止システムの構築を目指し開発されたのがサイクルクエスト ASK-6500STです。

これまでの手間やコストがかかる消毒剤使用の消毒ではなく、熱水消毒により、経済性や残留問題が解消できます。熱水処理での設定温度を70℃〜93℃と任意に設定でき、ガイドラインと施設に沿った設定管理が可能です。

感染防止と安全性を追求し、経済面からもサポートするサイクルクエスト ASK-6500STを医療施設の新構築に、ぜひお役立てください。

サイクルクエスト ASK-6500ST
波 背景

コスト削減の強い味方!



こんなものが洗浄できます。

呼吸器関連小物やチューブ、蛇管、麻酔バッグなど、全自動制御による洗浄・熱水処理・乾燥ができます。

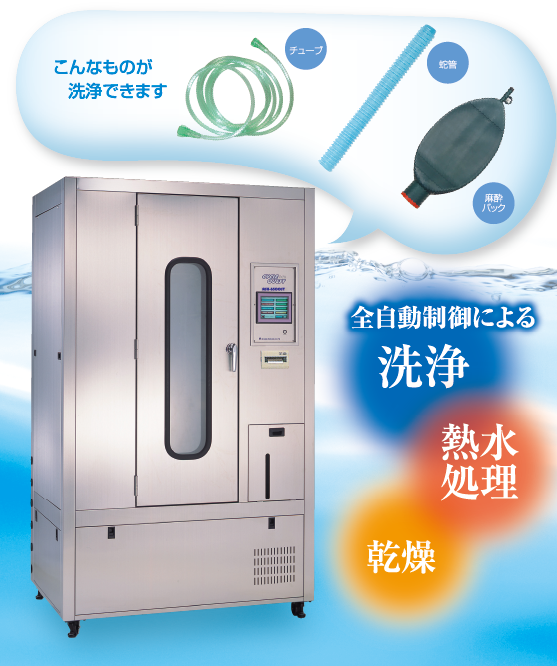

CYCLEQUEST ASK 6500ST 本体

【特長.1】つるし洗浄

対象物を専用カートリッジにつるし、ノズルから勢いよく噴き出す洗浄水により、従来まで洗いにくかった内筒を洗浄できます。外筒は側面18ヵ所の広角ノズルから洗浄します。



【特長.2】熱水処理温度の任意設定が可能(70〜93℃)

CDC(米国疾病予防管理センター)の感染対策ガイドラインに基づき、温度が設定可能です。ガイドラインが変更された場合でも対応できます。



メリット:費用のかかるEOG(エチレンオキサイドガス)滅菌、プラズマ滅菌が不要に!

【特長.3】内筒まで乾燥可能

専用カートリッジのノズルから勢いよく噴き出す風により乾燥できます。洗浄器・乾燥器、個別ではなく1台2役です。



メリット:別途、乾燥器の購入が不要です。乾燥器に移し変えるスタッフさんの手間も解消されます。

CYCLEQUEST ASK 6500ST 洗浄・熱水書類・乾燥 手順

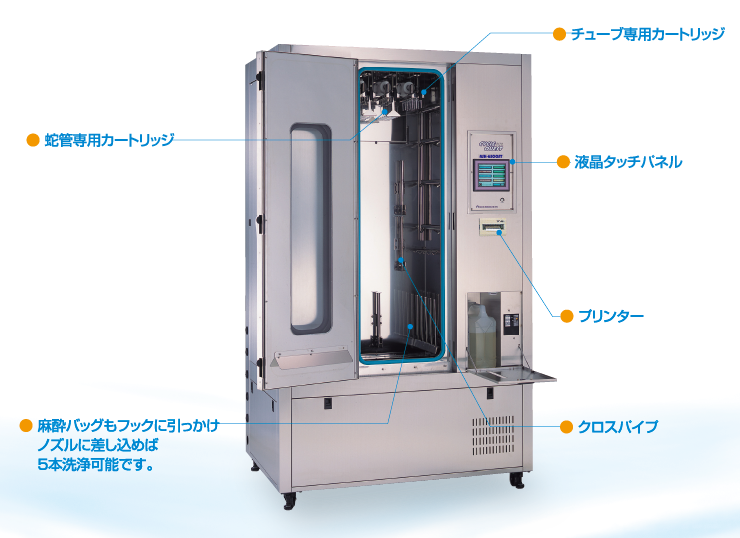

CYCLEQUEST ASK 6500ST 本体 説明あり

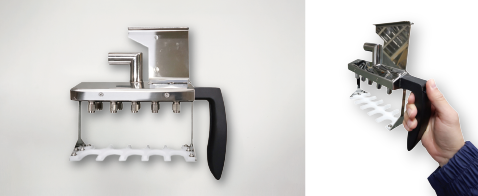

蛇管専用カートリッジ

作業台等で蛇管装着が可能なカートリッジ式。(小児用サイズφ特注可)
カートリッジ式なので作業台等で対象物を準備ができ、洗浄器にも容易に設置できます。
※1カートリッジに10本装着可能。蛇管のみ器械へ最大30本設置可能。



CYCLEQUEST ASK 6500ST 蛇管専用カートリッジ

小物洗浄槽

バスケットに細かい回路まわりの小物を入れ、下からのバブリングで対象物を動かしながら洗浄します。
※下部洗浄槽のスペース利用

チューブ専用カートリッジ

作業台等でチューブの装着が可能なカートリッジ式。ノズル側面に穴と溝があり、差し込んだ部分も洗浄可能です。
※1カートリッジに15本装着可能。チューブのみ器械へ最大45本設置可能。

CYCLEQUEST ASK 6500ST チューブ専用カートリッジ

液晶タッチパネル

残り時間や現在の行程を確認できます。
エラー発生時はディスプレイにエラー内容を表示し報知します。
〈安全監視ソフト内蔵〉

CYCLEQUEST ASK 6500ST 液晶タッチパネル

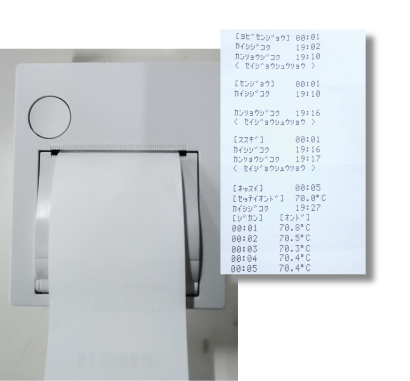

プリンター

感染管理対策のため、日付・時間・行程内容などを記載し、熱水温度は1分単位で出力します。CYCLEQUEST ASK 6500ST プリンター

クロスパイプ

ワンタッチで水平にできるパイプにチューブ・蛇管などをかけ、縦ウェーブ状にすることで長尺のものを洗浄することができます。
※庫内6本設置



CYCLEQUEST ASK 6500ST クロスパイプ

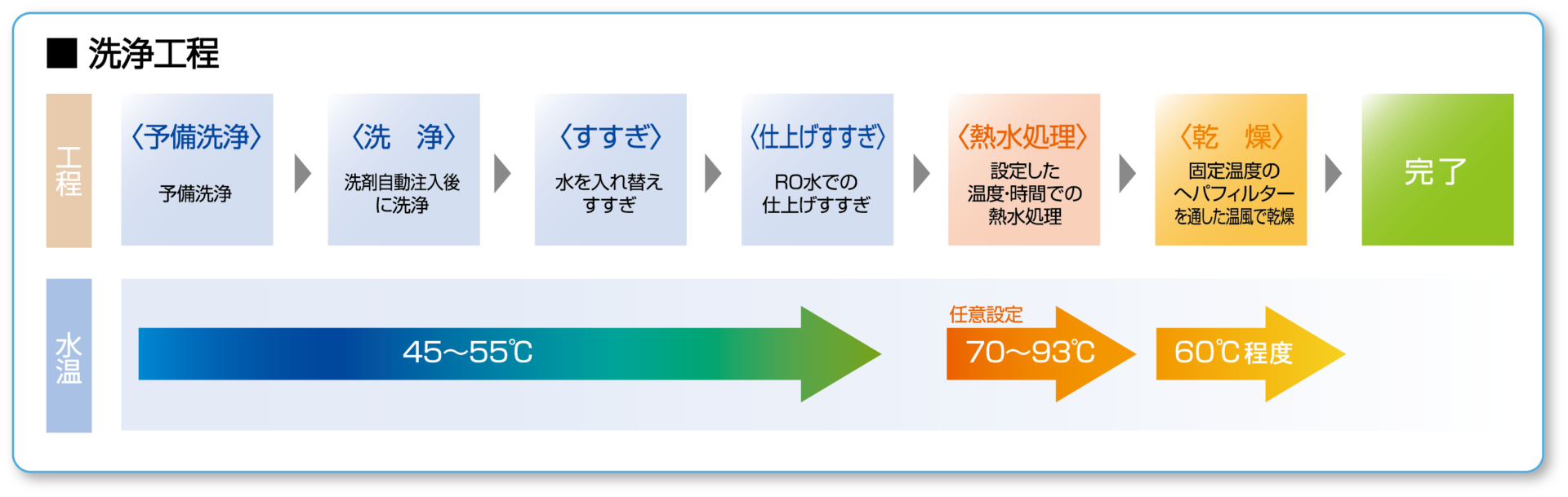

洗浄工程

CYCLEQUEST ASK 6500ST 洗浄工程

寸法

CYCLEQUEST ASK 6500ST 寸法

本体付属品・消耗品・オプション

消耗品はメールやお問い合わせフォームからも受け付けております。
お気軽にご注文ください。
オプションにつきましては、ご相談くださいませ。

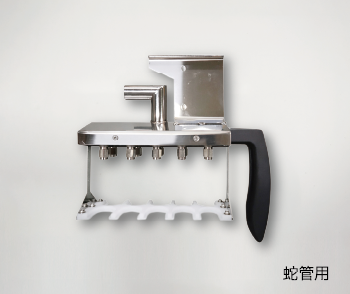

カートリッジ(蛇管用)

カートリッジ(蛇管用)

【本体付属品】
簡単に脱着できます。

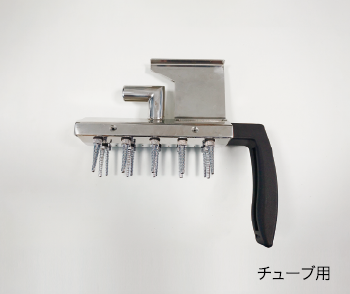

カートリッジ(チューブ用)

カートリッジ(チューブ用)

【本体付属品】
簡単に脱着できます。

バスケット(小物バブリング洗浄用)

バスケット(小物バブリング洗浄用)

【本体付属品】
内寸法:315W×215Ⅾ×100H ㎜

チューブ用ノズル

チューブ用ノズル

【本体付属品】
最大10㎜、最小2mmに対応しています。

専用洗浄剤 アスカピュア(AC-6000)

専用洗浄剤 アスカピュア(AC-6000)

NET.3.5L /1ケース4本入り

サイクルクエスト ASK-6500ST 仕様

製品名
サイクルクエスト
型番
ASK-6500ST
本体外寸法
1,200W×750D×1,860H ㎜
槽内有効寸法
450W×340D×1,600H ㎜
本体質量
330Kg
貯水量
30L
材質
洗浄・乾燥槽 SUS304ヘアーライン仕上げ / SUS304#400 研磨仕上げ
運転制御
自動専用型マイクロコンピューター
電源
三相 200V 50/60 Hz
電源容量
30A
消費電力
7.3Kw
発熱量
4,450kcal
放熱量
2,640kcal
給水設備
供給圧力:0.2MPa~0.3MPa 供給配管:立上り100mm バルブ止め15A
給湯設備
供給圧力:0.2MPa~0.3MPa 供給配管:立上り100mm バルブ止め15A
純水設備
供給圧力:0.2MPa~0.3MPa 供給配管:立上り100mm バルブ止め15A
排水設備
排水配管:立ち上がり50mm 50A
使用環境
周囲温度:10~40℃ 相対温度:30~85%
クラス分類
クラスⅠ 一般医療機器
番号
製造販売届出番号 27B2X00210000013

※仕様は予告なく変更することがあります。
