自社開発の製品詳細

チューブ洗浄乾燥器サイクルベスト ASK-850mi

全自動による
洗浄・乾燥システム

長尺の蛇管やチューブ類を、洗浄から乾燥まで全自動で、大切な看護師さんの時間を守ります。

専用カートリッジに装着し、セットするワンタッチ脱着方式なので作業も簡単。エアーを温風乾燥陽圧エアーとしてリークする置換乾燥にて短時間での乾燥を実現させました。

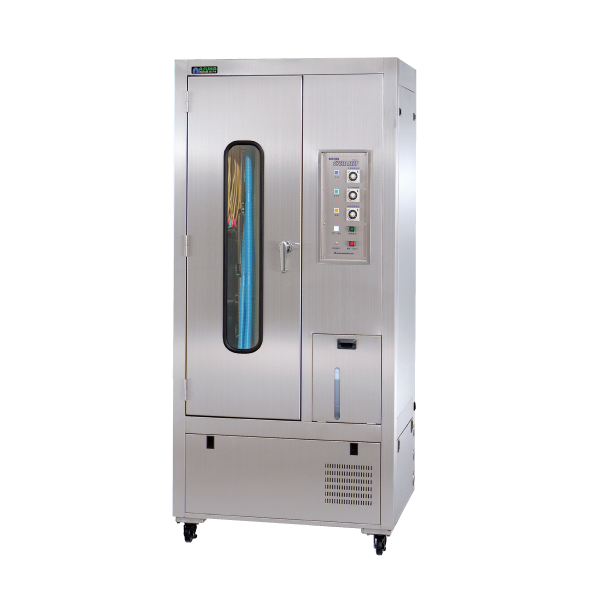

サイクルベスト ASK-850mi
波 背景

新機構の洗浄・乾燥・システムの合理化を実現



全自動チューブ洗浄乾燥器

洗浄と乾燥の新機構

●専用カートリッジに装着し、セットするワンタッチ脱着方式。

●ろ過したエアーで、温風乾燥陽圧エアーをリークする置換乾燥

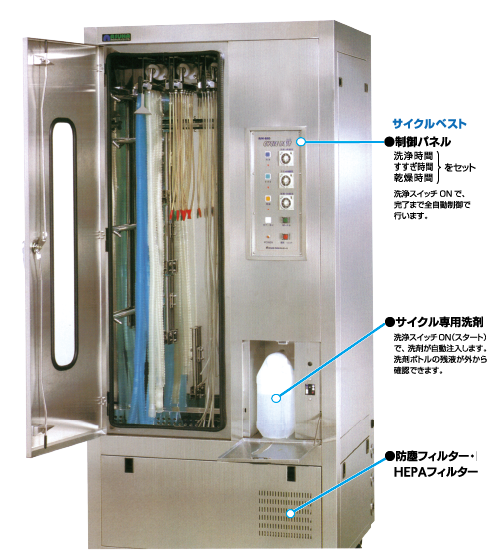

サイクルベスト 本体

蛇管洗浄

蛇管は、専用のカートリッジに10本架、計30本の洗浄と乾燥ができます。カートリッジに継いだ蛇管の内腔をノズル発射で洗浄します。蛇管外筒は庫内4隅に設置した、上段、中段、下段計16か所の噴射ノズルで洗浄を行い、外筒のすべて洗浄します。

チューブ洗浄

チューブ類は、専用カートリッジに15本架 合計45本の洗浄と乾燥ができます。カートリッジに継いだ各チューブ類の内筒を、ノズル噴射で洗浄します。各チューブ類外筒は、庫内4隅に設置した、上段、中段、下段計16か所の噴射ノズルで洗浄を行い、外筒のすべて洗浄します。

ロングチューブ洗浄

独自なクロスパイプを、庫内背面に6本設置。ワンタッチで水平に起こし、チューブ・蛇管を、クロスにかけて、縦ウェーブ状に曲折して、内筒、外筒を洗浄します。

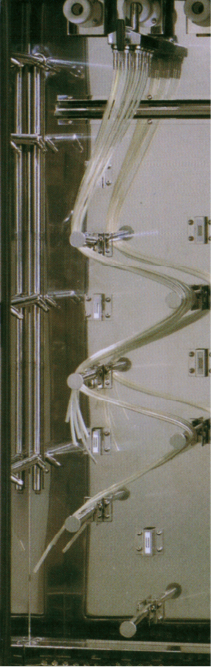

サイクルベスト ロングチューブ装着式

温風置換乾燥

ろ過したエアーを60℃に加温し、カートリッジを通し、強制的に内筒を吹き抜ける内筒乾燥と、庫内背面上部に設置した攪拌用ファンが、乱流し、外筒を乾燥する相乗効果が短時間での乾燥を実現。合わせて、庫内陽圧エアーを、排気口より常圧にリークするエアー置換方式が効果を上げます。

【特長.1】洗浄スイッチONで完了まで全自動制御

制御パネルで、洗浄時間、すすぎ時間、乾燥時間をセットし、スイッチオン。完了まで放置し、ほかの作業に専念できます。

【特長.2】洗剤が自動注入

サイクル専用洗剤を洗剤設置位置に設置するだけで、洗浄スイッチオン(スタート)で自動注入します。洗剤ボトルの残量が外から確認でき、洗剤切れを防ぎます。

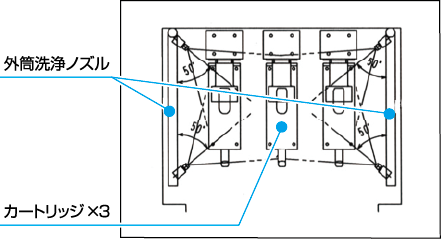

上段ノズル配置図

サイクルベスト 上段ノズル配置図

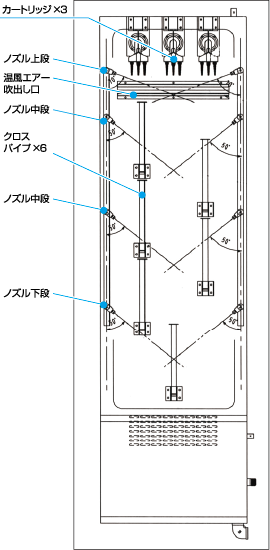

庫内ノズル配置図(クロスパイプ)

サイクルベスト 庫内ノズル配置図

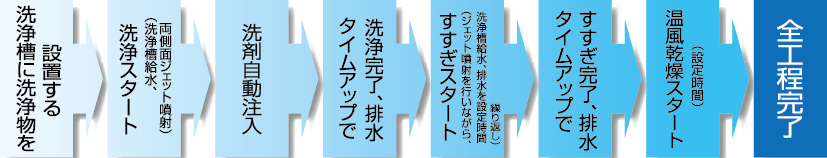

サイクルベスト フロチャート

サイクルベスト フロチャート







本体付属品・消耗品・オプション

消耗品はメールやお問い合わせフォームからも受け付けております。
お気軽にご注文ください。
オプションにつきましては、ご相談くださいませ。

アスカピュア AC-6000

アスカピュア AC-6000

医療理化学系洗浄剤(無リン)
NET.3.5L / 1ケース4本入

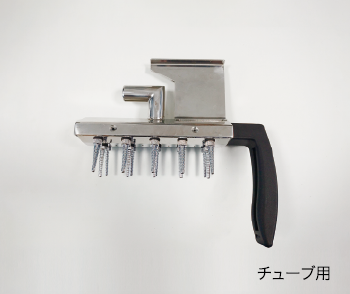

カートリッジ(チューブ用)

カートリッジ(チューブ用)

簡単に脱着できます。

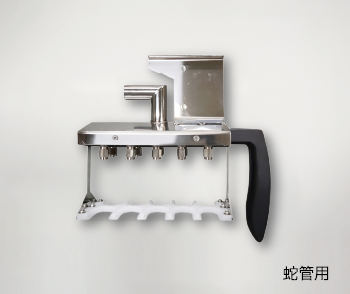

カートリッジ (蛇管用)

カートリッジ (蛇管用)

簡単に脱着できます。

ノズル

ノズル

用途に応じて取替え可能です。

サイクルベスト ASK-850mi 仕様

本体外寸法
850W×670D×1,850H ㎜
槽内寸法
450W×340D×1,600H ㎜
貯水量
25L
材質
ステンレス SUS304 ヘアーライン仕上げ
運転制御
自動専用型マイクロコンピューター
洗浄ポンプ
MAX 200L/min
蛇管・チューブ
ワンタッチ脱着式:3箇所 クロスパイプ:6箇所
洗剤
毎回自動注入 残量確認窓付
乾燥方式
温風乾燥方式
乾燥用ブロワー
MAX 1.8m³/min
乾燥用ファン
MAX 6m³/min
給湯設備
15A  0.1~0.2mpa 20L/min
給水設備
15A  0.1~0.2mpa 20L/min
排水設備
50A
電気設備
AC100V  50/60Hz 15A
本体重量
120Kg
製造販売届出番号
27B2X00210000016

※仕様は予告なく変更することがあります。
